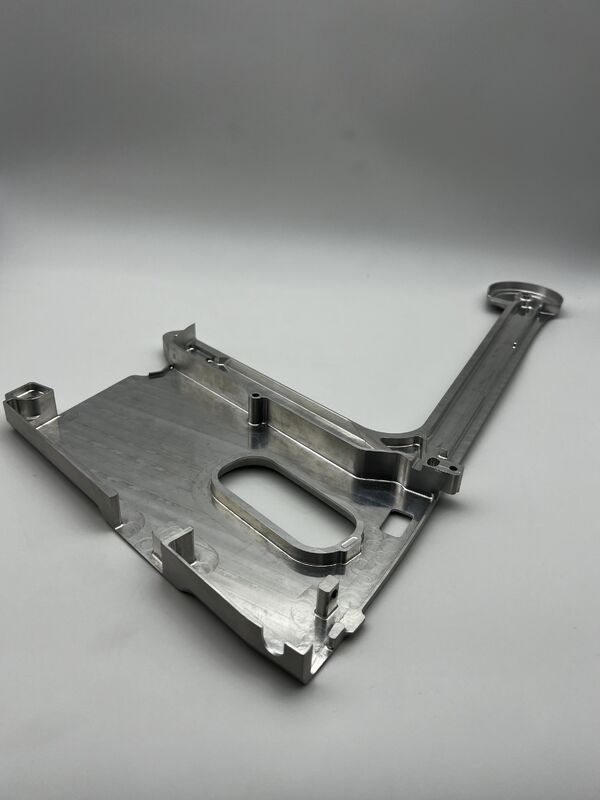

entegre L şeklinde uzun konsol alüminyum taban plakası

Bu entegre L şekilli uzun konsol alüminyum taban plakası, aşağıdakiler için özelleştirilmiş bir çekirdek yük taşıma ve montaj referans bileşenidir:otomatik üretim hatlarındaki çok istasyonlu ekipmanlar, hassas aletli uzun hareket modülleri ve endüstriyel robot uç montaj platformları. Ana platform ve uzun konsoldan oluşan entegre yapısıyla, kontrol üniteleri, aktüatörler ve uç aletler için hassas konumlandırma, sağlam destek ve doğrusal kılavuzluk işlevlerini üstlenerek ekipmanın içinde montaj referansı görevi görür. Uzun hareket mesafesi, yüksek paralellik ve yüksek yük içeren endüstriyel otomasyon çalışma koşullarına mükemmel şekilde uyum sağlar ve otomatik test hatları, hassas alet çerçeveleri ve çok eksenli hareket modülleri gibi senaryolarda yaygın olarak kullanılır ve çok istasyonlu ekipmanlar için sağlam ve güvenilir sağlam montaj referansı sağlar.

Çekirdek Malzemesi: 6061-T6 Alüminyum Alaşımı (endüstriyel ekipman yapısal parçaları için tercih edilen malzeme, bu parçanın yüksek mukavemetli, hafif ve uzun konsol sertliği gereksinimlerine uyum sağlar)

Temel Performans:

• Çekme mukavemeti ≥310MPa, akma mukavemeti ≥276MPa, mükemmel bükülme direnci ve yorulma direnci ile uzun konsolun ucundaki konsantre yüklere dayanabilir
• Yoğunluk yalnızca 2,7g/cm³ olup, ekipmanın hareketli ucunun atalet yükünü büyük ölçüde azaltırken yapısal sağlamlık sağlayarak yüksek hızlı hareket koşullarına uyum sağlar
• Doğal korozyon direnci, geleneksel endüstriyel üretim ortamlarında ek kaplama gerektirmeden uzun süre kullanılabilmesi, RoHS ve REACH çevre koruma standartlarına tam uyumlu olması
• Son derece güçlü boyutsal kararlılık, uzun süreli kullanım sırasında bükülme veya deformasyon olmaması, konsolun düzlüğü ve montaj referansının tutarlılığını garanti eder

Bu bölüm benimser5 eksenli bağlantı CNC yüksek hızlı hassas frezelemeSağlam bir alüminyum çubuktan bütünleşik olarak kesilip şekillendirilen işlem, kaynak/eklemenin neden olduğu konsol sertliği gizli tehlikesini tamamen ortadan kaldırır.

• Temel işlemler: ana platform referans yüzeyinin hassas frezelenmesi, uzun konsolun entegre şekillendirilmesi, yüksek hassasiyetli montaj deliği/konumlandırma sonrası işleme, özel şekilli konturların ve kılavuz olukların şekillendirilmesi
• Yardımcı işlemler: yüksek parlaklıkta kontur pah kırma, çapak alma, yüzey fırçalama işlemi, keskin kenarların ve gerilim konsantrasyonunun önlenmesinin sağlanması
• Tam CNC programlama, tam uzunlukta işlemeyi tamamlamak için tek seferlik kelepçeleme, ana platformun ve konsolun düzlüğünün tutarlılığını ve montaj deliklerinin geometrik toleranslarını garanti eder

İşleme Hassasiyeti:

• Boyut toleransı: ±0,015 mm, ekipman modüllerinin montaj açıklığına tam olarak uyuyor
• Geometrik tolerans: konsol düzlüğü ≤0,02mm/500mm, montaj deliği eşeksenliliği ≤0,02mm
• Yüzey pürüzlülüğü: Ra≤1,6μm, pürüzsüz ve çapaksız montaj referans yüzeyi, montaj uyumunu iyileştirir

Kullanım Gereksinimleri:

• -20°C~85°C geleneksel endüstriyel çalışma ortamına uyum sağlar, konsolun ucunda ≥500N yoğun yüke ve yüksek frekanslı titreşime dayanabilir
• Uzun süreli kullanım sırasında deformasyon veya gevşeme olmaması, ekipman modüllerinin konumlandırma doğruluğunu ve çalışma stabilitesini sağlar
• Kurulum doğruluğunu ve konsol sertliğini etkileyen yabancı maddeleri önlemek için kurulumdan önce referans yüzeyini temizleyin.

Isıl işlem ile, benimsemeksolüsyon tedavisi + yapay yaşlandırma (T6 durumu)işlem.

• Temel amaç: işleme iç gerilimini ortadan kaldırmak, malzeme mukavemetini ve boyutsal stabiliteyi iyileştirmek, uzun süreli kullanımdan sonra uzun konsolun çarpılmasını ve deformasyonunu önlemek ve düzlük ve montaj referansının uzun vadeli tutarlılığını sağlamak.

Doğal renk fırçalama tedavisiAlüminyum alaşımının orijinal metalik dokusunu koruyarak.

• Proses avantajları: yüzey aşınma direncini ve çizilme direncini artırır, görünüm dokusunu optimize eder, montaj referans yüzeyinin kaymaz özelliğini geliştirir, ekipmanın içinde montajın konumlandırılmasını kolaylaştırır, çevre koruma gereksinimlerini tam olarak karşılar ve ek kaplama olmadan doğrudan kullanılabilir.

ISO9001 kalite standartlarına kesinlikle uygun, tam süreçli bir kapalı döngü kalite kontrol sistemi uygulayın:

• Hammadde girişi: 6061-T6 alaşım bileşiminin ve mekanik performansın standartları karşıladığından emin olmak için spektral malzeme denetimi
• İşleme süreci: Konsol düzlüğünün ve montaj deliği doğruluğunun izlenmesine odaklanan %100 geometrik tolerans denetimi
• Nihai ürün denetimi: görünüm kusuru denetimi, tam boyutlu denetim, doğruluk testi, her parti için izlenebilir denetim raporu
• Teslimat öncesi: hassas montaj gereksinimlerini karşılayan, referans yüzeyinde ve dişli deliklerde demir talaşı ve kirlilik olmadığından emin olmak için temizlik denetimi
