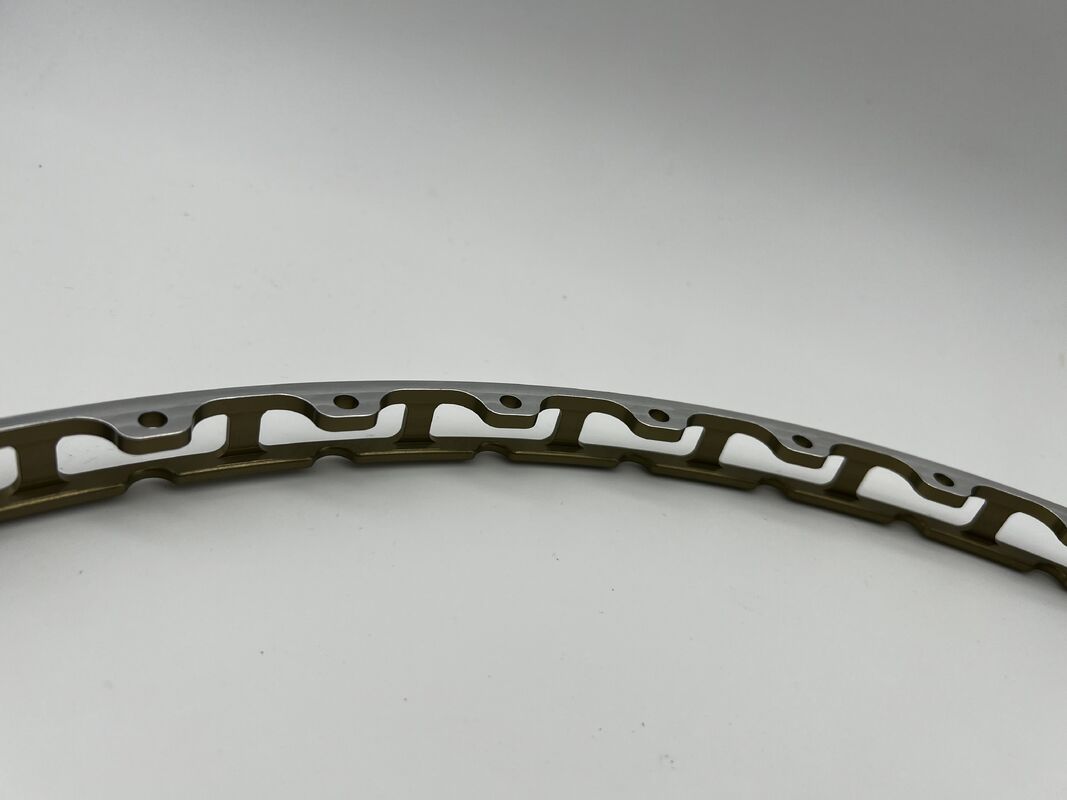

Entegre büyük çaplı halka halı flens

Bu entegre büyük çaplı halka halı flens, özelleştirilmiş bir çekirdek yük taşıma ve konumlandırma bileşeniEndüstriyel dönen ekipmanlar, büyük alet makinelerinin çevirme masaları ve optik denetim ekipmanları halka montaj üniteleriTam daireli simetrik çoklu montaj deliği tasarımı ile, donanım döner biriminin montaj referansı olarak hizmet eder ve hassas konumlandırma işlevlerini üstlenir.büyük halka biçimli bileşenler için tekdüze gerilim dağılımı ve mühürleme bağlantısıYüksek koaksiyalite ve yüksek düzlük gereksinimleri olan endüstriyel otomasyon çalışma koşullarına mükemmel bir şekilde uyarlanır ve büyük dönen çalışma masaları gibi senaryolarda yaygın olarak kullanılır.Optik halkalı denetim sistemleri ve endüstriyel robot döner birimleri, büyük halkalı ekipmanlar için istikrarlı ve güvenilir sert montaj referansı sağlar.

Temel malzeme: 6061-T6 Alüminyum Alaşımı (büyük halka şeklindeki bileşenler için tercih edilen malzeme, bu parçanın yüksek dayanıklılık, hafiflik ve yüksek geometrik tolerans gereksinimlerine uyarlanır)

Temel Performans:

• Çekim dayanıklılığı ≥310MPa, verim gücü ≥276MPa, mükemmel deformasyon direnci ve yorgunluk direnci ile, tam daire tekdüze yüklere dayanabilir
• Nitelik yoğunluğu sadece 2.7g/cm3 olup, yüksek hızlı çalışma koşullarına uyum sağlayarak yapısal sertliği sağlayarak ekipmanın döner ucunun geçici yükünü büyük ölçüde azaltır.
• Doğal korozyon direnci, geleneksel endüstriyel üretim ortamlarında ek kaplama yapmadan uzun süre kullanılabilir.RoHS ve REACH çevre koruma standartlarına tam uyumlu
• Son derece güçlü boyutsal kararlılık, uzun süreli kullanım sırasında hiçbir çarpıklık veya deformasyon, halka düzlüğünün ve koaksiyasının tutarlılığını sağlar

Bu bölümde5 eksenli bağlantılı CNC döngü makinesi kompozite işlemeDüz bir alüminyum çubuğundan bütünleşik kesme ve şekillendirme işlemi, kaynak/birleştirme nedeniyle ortaya çıkan geometrik tolerans gizli tehlikelerinden tamamen kaçınır.

• Temel işlemler: dış daire/iç delik hassas dönüş, tam daire simetrik montaj deliği/pozisyon deliği delme, halka şeklinde kontur frezeleme, uç yüz referans yüzeyinin hassas frezeleme
• Yardımcı işlemler: yüksek parlaklıklı kontur çemberleme, kabuk çekme, yüzey cilalama işlemi, keskin kenarların ve stres konsantrasyonunun olmadığından emin olmak
• Tam CNC programlama, tam daire işleme tamamlamak için tek seferli sıkıştırma, her montaj deliğinin halka koaksiyasının, düzlüğünün ve geometrik toleranslarının tutarlılığını sağlamak

İşleme Doğruluğu:

• Boyut toleransı: ±0,015mm, ekipman halka şeklindeki bileşenlerin montaj boşluğuna sıkı bir şekilde uymaktadır
• Geometrik tolerans: halka düzlüğü ≤0.02mm/Φ1000mm, montaj deliği pozisyon toleransı ≤0.02mm
• Yüzey kabalığı: Ra≤1.6μm, yumuşak ve burr-free son yüz referans yüzeyi, montaj uygunluğunu ve mühürlenmesini iyileştirir

Kullanım Gereksinimleri:

• Geleneksel endüstriyel çalışma ortamına -20 °C ~ 85 °C'ye uyarlanmıştır, eşit kurulum yüküne ≥1000N ve yüksek frekanslı titreşimlere dayanabilir
• Uzun süreli kullanım sırasında deformasyon veya gevşeme yoktur, halka biçimli bileşenlerin koaksiyalitesini ve çalışma istikrarını sağlar
• Kurulumun doğruluğunu ve mühürleme performansını etkileyen kirliliklerden kaçınmak için kurulumdan önce uç yüz referans yüzeyini temizleyin.

Sıcak işlem ile, kabulçözeltme işlemi + yapay yaşlanma (T6 durumu)İşlem.

• Temel amaç: işleme iç stresini ortadan kaldırmak, malzeme dayanıklılığını ve boyutsal istikrarını iyileştirmek, uzun süreli kullanımdan sonra büyük çaplı halka halındaki flange'nin çarpmasını ve deformasyonunu önlemek,ve düzlüğün ve koaksallığın uzun vadeli tutarlılığını sağlamak.

Doğal renk cilalama işlemi, alüminyum alaşımının orijinal metal yapısını koruyor.

• Süreç avantajları: yüzey bitişini ve aşınma direncini iyileştirmek, görünüm dokusunu optimize etmek, son yüz referans yüzeyinin mühürleme performansını artırmak,Aygıtın içinde montajın konumlandırılmasını kolaylaştırmak, çevre koruma gereksinimlerini tam olarak karşılar ve ek kaplama olmadan doğrudan kullanılabilir.

ISO9001 kalite standartlarına sıkı bir şekilde uymak üzere tam bir süreç kapalı döngü kalite kontrol sistemi uygulamak:

• Gelen hammadde: 6061-T6 alaşımının bileşiminin ve mekanik performansının standartlara uygun olmasını sağlamak için spektral malzeme denetimi
• İşleme süreci: Yüzde 100 geometrik tolerans denetimi, halka düzlüğünün, koaksiyalizmin ve montaj deliğinin doğruluğunun izlenmesine odaklanarak
• Son ürün denetimi: görünüm kusuru denetimi, tam boyut denetimi, düzlük/koaksiyalite testi, her parti için izlenebilir denetim raporu
• Teslimat öncesi temizlik denetimi: son yüzünde ve sıvılı deliklerde demir kırıntıları ve kirliliklerin olmadığından emin olmak, hassas montaj gereksinimlerini karşılamak
