uzun mekanik bağlantı çubuğu

1. Uygulama

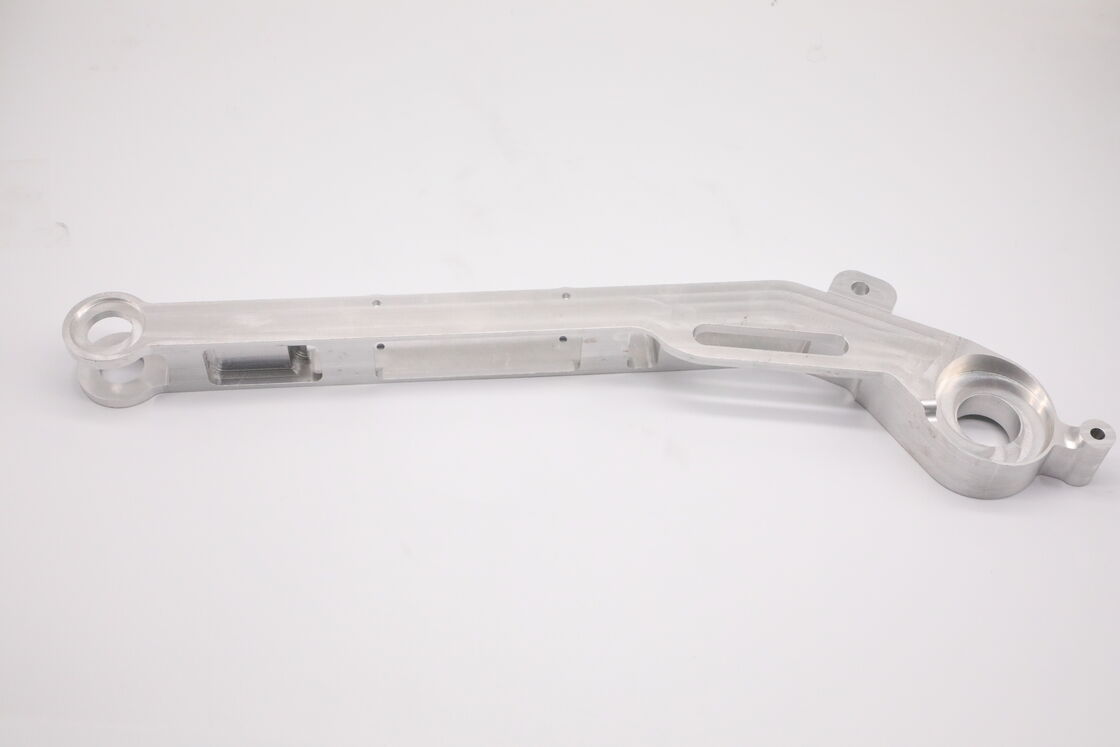

Her iki ucunda yatak menteşe yuvalarına sahip bu bükülmüş tip uzun mekanik bağlantı çubuğu, öncelikleotomatik salınım mekanizmaları, robot aktüatör kolları, transfer modülleri, test fikstürü salınım kolları ve hareket simülasyon ekipmanı şanzıman bağlantıları için kullanılır. Her iki uçtaki büyük çaplı yatak yuvaları, dönme eklemi için yataklar ve pimlerle donatılmıştır. Işık azaltma yuvaları ve kiriş üzerindeki küçük konumlandırma delikleri, sensörlerin, limit durdurucuların ve yardımcı aksesuarların montajı içindir. Geri tepmeli salınım ve tork iletimi için anahtar hareketli bir bileşen olarak, alternatif döngüsel yükler altında açısal salınım ve itme-çekme iletimi gerçekleştirir, otomatik üretim hatlarında ve standart dışı takım tertibatlarında yaygın olarak kullanılır.2. Malzeme ve Performans

Çekirdek Malzeme

: 6061-T6 Alüminyum AlaşımAnahtar Performans:Ana kiriş birincil yük taşıyan parçadır; zorlamalı bükülme ile aşırı yüklemeyin. Küçük konumlandırma delikleri yalnızca yardımcı montaj içindir ve ağır yük taşıyamaz.

• Yoğunluk 2.7 g/cm³. Yuvalı hafif yapı, hareketli ataleti azaltır ve mekanizmanın dinamik tepkisini iyileştirir.
• Uzun bükülmüş profiller, derin delikler ve kademeli boşluklar için mükemmel işlenebilirlik.
• Yüksek frekanslı geri tepmeli salınım için iyi yorulma performansı, RoHS ve REACH uyumlu.
• 3. İşleme Yöntemi

5 eksenli kompozit CNC frezeleme ile üretilmiştir, katı alüminyum kütükten kaynak yapılmadan entegre olarak işlenmiştir.

Çekirdek işlemler: uzun kirişin kontur frezelemesi, menteşe yatak yuvalarının delinmesi, ağırlık azaltma yuvalarının frezelemesi, konumlandırma delikleri ve havşa deliklerinin delinmesi, iç boşluk frezelemesi, bükülmüş geçiş bölümünün şekillendirilmesi.Yardımcı işlemler: tam kenar pah kırma, delikler ve yuvalardan kapsamlı çapak alma ve talaş giderme.Uzun parçaların deformasyonunu en aza indirmek, pürüzsüz salınım hareketi için iki uç menteşe deliğinin paralelliğini ve eş merkezliliğini garanti etmek için çoklu kurulum telafisi.

• 4. İşleme Hassasiyeti ve Kullanım Gereksinimleri
• İşleme Hassasiyeti
• :

Boyutsal tolerans: ±0.015 mm

Geometrik tolerans: iki menteşe yatak deliği arasındaki paralellik ≤0.02 mm, delik yuvarlaklığı ≤0.015 mm, montaj deliği konum toleransı ≤0.02 mmAna kiriş birincil yük taşıyan parçadır; zorlamalı bükülme ile aşırı yüklemeyin. Küçük konumlandırma delikleri yalnızca yardımcı montaj içindir ve ağır yük taşıyamaz.

• Kullanım Gereksinimleri
• :
• Çalışma sıcaklığı: -20℃ ~ +85℃, geri tepmeli salınımdan kaynaklanan alternatif gerilme, sıkıştırma ve darbelere dayanıklı.Menteşe deliklerine takılan yataklar ve pimler serbestçe dönecek ve sıkışmayacaktır; delik sıkıştırma deformasyonunu önlemek için pim kilitleme torkunu kontrol edin.Ana kiriş birincil yük taşıyan parçadır; zorlamalı bükülme ile aşırı yüklemeyin. Küçük konumlandırma delikleri yalnızca yardımcı montaj içindir ve ağır yük taşıyamaz.
• Oksidasyon renklenmesini önlemek için çıplak alüminyum parçaları kuru ortamda saklayın.
• 5. Isıl İşlem
• Çözelti işlemi artı yapay yaşlandırma (T6) ile ısıl işlem görmüştür.
• Amaç: uzun boyutlu bileşenin frezeleme artık gerilimini gidermek, salınım kolunun bükülmesini ve burulmasını önlemek, menteşe deliklerinin göreceli konum doğruluğunu stabilize etmek, eğilme dayanımını ve yorulma direncini iyileştirmek.

6. Son İşlem

Eloksallama olmadan ham frezelenmiş alüminyum yüzey.Süreç içi devriye muayenesi: uzun iş parçasının bükülme deformasyonunu izleme, menteşe deliklerinin paralelliğini ve yuvarlaklığını test etme, yuva boyutlarını doğrulama.

• 7. Kalite Kontrol

ISO9001'e göre tam süreç kalite kontrolü:

Gelen muayene: 6061-T6 malzeme sertifikası ile spektroskopik malzeme doğrulaması.Süreç içi devriye muayenesi: uzun iş parçasının bükülme deformasyonunu izleme, menteşe deliklerinin paralelliğini ve yuvarlaklığını test etme, yuva boyutlarını doğrulama.

• Nihai muayene: tam boyutsal ölçüm, yontulma ve çapaklar için görsel kontrol; parti başına izlenebilir muayene raporları.

Sevkiyat öncesi temizlik: hareket mekanizması montaj gereksinimlerini karşılamak için yatak deliklerinden, konumlandırma deliklerinden ve ağırlık azaltma yuvalarından alüminyum talaşlarını tamamen temizleyin.

Endüstriyel Paketleme: Her parça, özellikle yatak iç delikleri ve eşleşen yüzeyler için PE koruyucu film ile sarılır. Çizilmeleri ve ezilmeleri önlemek için EPE köpük contalar parçaları ayırır. Nakliye sırasında uzun kolun bükülmesini önlemek için inci pamuk ile desteklenen ağır hizmet tipi anti-statik kartonlara paketlenir. Deniz ve kara nakliyesi için toplu siparişler için ihracat oluklu dış kartonlar, sıkıştırma deformasyonunu önlemek için parça numarası ve parti numarası ile işaretlenir.
